Los sifones de la Junta de los Ríos
En torno a Jerez
Una obra de ingeniería centenaria del Patrimonio Hidráulico Andaluz.
LOS sistemas de captación de aguas de Baelo Claudia y su factoría de salazones (Tarifa), el Molino de Mareas del Río Arillo (Cádiz), la Fábrica de Mantas de Mario, en la Ribera de Gaidovar (Grazalema), el acueducto atirantado de Tempul en La Barca (Jerez), los aljibes árabes del Castillo y el canal del Hozgarganta para la Real Fábrica de Artillería (ambos en Jimena), los restos del acueducto romano de Tempul, el Puente Zuazo (San Fernando) y los Baños del Alcázar de Jerez son elementos del patrimonio histórico, monumental, arqueológico e industrial que tienen una característica común: forman parte del selecto grupo de la decena de obras e ingenios de la provincia de Cádiz incluidos en el catálogo de Patrimonio Hidráulico de Andalucía (1). Con este reconocimiento la Consejería de Medio Ambiente, a través de la Agencia Andaluza del Agua, ha querido distinguir de manera destacada, entre otros muchos ejemplos repartidos por toda nuestra geografía, antiguas obras hidráulicas singulares o construcciones más recientes, ejemplo de aplicaciones industriales del agua o notables muestras de la arquitectura popular, industrial o de las obras públicas. A la lista anterior hay que añadir uno más: los sifones en arco del Guadalete y Majaceite en la Junta de los Ríos a los que dedicamos hoy nuestro paseo 'en torno a Jerez'. Veamos sus orígenes y su pequeña historia.
En el comienzo de todo estuvo la plaga de filoxera que en junio de 1894 se detectó en nuestra campiña y que en pocos años asoló el viñedo jerezano. La comarca atravesó entonces una grave crisis y como consecuencia del declive del campo y de la falta de trabajo se acentuaron los conflictos sociales. No es de extrañar por ello que, en estos turbulentos años de finales del XIX, se alzaran voces que clamaban por buscar alternativas al monocultivo de la vid. Todas las propuestas pasaban, invariablemente, por la puesta en regadío de las mejores tierras del término, para lo que sería necesario construir un pantano, un viejo sueño de la sociedad jerezana.
Tras la autorización definitiva del Gobierno de la nación para levantar una presa sobre el cauce del río Majaceite, se encargó el proyecto al ingeniero Pedro González Quijano, quien en 1905 lo presentó para su aprobación por la administración. En 1906 comienzan las obras del embalse que se prolongarían durante más de una década, entrando finalmente en servicio en 1917. Junto a la presa, González Quijano proyectó también una amplia red de canales para llevar el agua a todos los rincones de la extensa Zona Regable cuya superficie prevista era de casi 12.000 hectáreas.
Según explica en 1916 el propio ingeniero en uno de sus artículos: "Para el riego de esta zona se proyectan los canales principales… Parte el más importante de la Angostura misma, siguiendo la margen izquierda… llega a la confluencia (de los ríos), donde se bifurca en dos: el más caudaloso atraviesa el Guadalete mediante un sifón, y el otro continúa desarrollándose por las laderas de la izquierda, hasta los llanos de Aina y vertiendo los sobrantes en el arroyo de Bocanegra. A la salida del sifón a la Junta de los Ríos, y al llegar al arroyo de los Charcos se divide de nuevo, marchando un ramal a regar las vegas del río y siguiendo otro en dirección a Gédula, remontando el arroyo de este nombre en trinchera cada vez más profunda, hasta internarse al fin en túnel por debajo de Gedulilla, para reaparecer de nuevo a cielo abierto en el arroyo de Montecorto, cuyo curso sigue hasta llegar a la vista de los llanos de Caulina." (2)
El problema mayor que suponía este diseño de red de canales era sin duda el paso de los ríos Majaceite y Guadalete. Para ello, el ingeniero había proyectado aprovechar el viejo puente de la carretera Arcos-Vejer que cruzaba el Guadalete, apenas unas decenas de metros, aguas abajo, del punto donde se une al Majaceite. La gran tubería del sifón, se alojaría así en un cajón de hormigón armado que se apoyaría en las pilas del puente y sobre él se situaría la calzada (ver ilustraciones). Este proyecto inicial, realizado en 1915, aprovechaba las cinco pilas con las que el puente se apoyaba en el cauce del río, salvando vanos de 18 metros. La idea, sin embargo, no acababa de convencer al ingeniero porque obligaba a elevar mucho la rasante de la carretera y porque, a su juicio, "… el emplazamiento del puente era poco afortunado. Situado en la misma confluencia, estaba expuesto a las avenidas de una u otra corriente, no siempre completamente concordantes, lo que podría hacer variar y reforzar, en condiciones difíciles de prever, la fuerza de socavación". Prueba de ello es que el río ya había destruido uno de los arcos del primitivo puente, que hubo de reconstruirse en 1906. Sus intuiciones estaban bien fundamentadas y en marzo de 1917, una extraordinaria avenida del Guadalete, con una fuerza y un caudal que no se recordaba, arrastró el primitivo puente de la Junta de los Ríos, así como los de Villamartín y Arcos y el que cruzaba el río en La Florida, hacia Jerez, con la tubería de abastecimiento del manantial del Tempul (3).
Así las cosas, la opción adoptada era tan novedosa como atrevida para la ingeniería de la época: construir una gruesa tubería formando dos grandes arcos sobre ambos ríos, a modo de puente, para salvar con ellos el valle. El propio González Quijano lo explica en un artículo que escribe para la Revista de Obras Públicas (1923) dando cuenta de los pormenores de la obra: "el paso de los ríos ha exigido así dos arcos: el del Majaceite situado en la dirección general del sifón, que atraviesa normalmente el río, y el del Guadalete, un poco desviado, aunque ligándose al resto del trazado por amplias curvas… Entre los ríos, y a uno y otro lado, el sifón se apoya sobre el terreno natural, por intermedio de una cama…" (4).
Antes de ser encauzada en los sifones, el agua llega hasta este lugar procedente de la presa de Guadalcacín, 8 kilómetros río arriba, a través del canal principal que discurre literalmente 'colgado' en las laderas de la orilla izquierda del Majaceite a algo más de 23 metros de altura sobre el nivel del río. En ese punto se construyó la boca de carga del sifón, en un ensanchamiento del canal que fue regulado por grandes compuertas. El ingeniero, describiendo las características de su obra señala que "la sección interior del tubo es de 2,50 m., con una velocidad media de 1,43 m, por segundo da paso a un caudal de 7 metros cúbicos por segundo. El espesor de las paredes que reposa sobre las camas es de 0,30 m." Este espesor de los tramos horizontales se ve engrosado en los arcos, cuya armadura interior está constituida por aros transversales unidos longitudinalmente por gruesas varillas de hierro recubiertos de hormigón. Los arcos tienen una luz de 40 m salvando así el cauce de los ríos sin apoyos centrales. El espesor de la gruesa tubería de hormigón que forma los sifones varía de 46 cm. en los arranques, hasta 28 en la clave, el punto más alto de los arcos. Sobre ellos se alza una caseta o castillete que protege las ventosas, que no son sino tubos verticales colocados sobre los arcos que permiten la salida del aire que pudiera almacenarse en el interior de la conducción, evitando así, el 'golpe de ariete' que pudiera producir en la estructura. Hasta estas casillas, visibles hoy entre las copas de los sauces y álamos que forman la galería del bosque de ribera, se accede través de una singular y empinada escalinata "defendida por barandillas".
La construcción de los sifones, conocidos popularmente como 'las morcillas', supuso en su época una importante innovación técnica, puesto que la forma tradicional de 'U' que adoptan este tipo de obras para salvar el cauce de los ríos apoyando sus tuberías en un puente ('venter'), fue aquí desechada por el ingeniero. La solución novedosa por la que se optó fue la contraria, utilizar para la disposición de la conducción la forma de 'U' invertida, con lo que las tuberías describen un 'puente-arco' (5). Proyectados en 1915, se iniciaron sus cimentaciones en 1916, siendo necesario utilizar en esta obra el 'tren de aire comprimido del Servicio Central Hidráulico', que permitió inyectar el hormigón, a través de la gruesa capa de acarreos de arena y grava del río, hasta llegar a la roca de base de 'arcillas azules'. Las obras sufrieron un parón de más de tres años por "las dificultades experimentadas en los años posteriores para obtener el regular suministro de hierros y cemento, debidas a las perturbaciones acarreadas por la guerra (I Guerra Mundial)". Reanudadas en 1920 se terminaron en 1921 y se pusieron en servicio en 1922. Para la construcción de los arcos fue preciso instalar una enorme cimbra (ver ilustración) en la que se apoyaron los encofrados de las tuberías, lo que permitió que en poco más de mes y medio se terminara esta fase del proyecto.
Tras su construcción, los sifones fueron un lugar de visita por lugareños y vecinos de los pueblos cercanos, así como por técnicos e ingenieros de toda España. Las excursiones y visitas a la Junta de los Ríos a conocer los puentes-arco, denominados popularmente como 'morcillas' fueron muy frecuentes, existiendo numerosas fotografías de grupos, familias y excursionistas, al pie de las escaleras o en las inmediaciones de los sifones, que fueron también objeto de reportajes en las revistas especializadas de distintos países.
González Quijano, quien fuera también ingeniero y director de la presa de Guadalcacín, obtuvo por esta obra un gran reconocimiento. En su glosa sobre los ingenieros hidráulicos de la España del Siglo XX, el profesor Mendoza Gimeno destaca de González Quijano que fue "profesor de Hidráulica Teórica de la Escuela de Ingenieros de Caminos y hombre de tal sabiduría científica en todos los órdenes que transcendió más allá de nuestras fronteras; autor del notable sifón invertido en el río Guadalete, maravilloso ejemplo de lo que la técnica hidráulica alcanza cuando se pone al servicio de una potente imaginación como la suya" (6). La novedosa solución adoptada por nuestro ingeniero estuvo fundamentada técnicamente en laboriosos cálculos, de los que ofrece curiosos apuntes en un segundo artículo sobre la obra que escribe para la Revista de Obras Públicas, en 1924. González Quijano da en él prolijas explicaciones matemáticas sobre los cálculos realizados para la elección de la curva que adoptan los arcos, o para determinar el grosor de las paredes y la estructura de la armadura interna de los sifones (7).

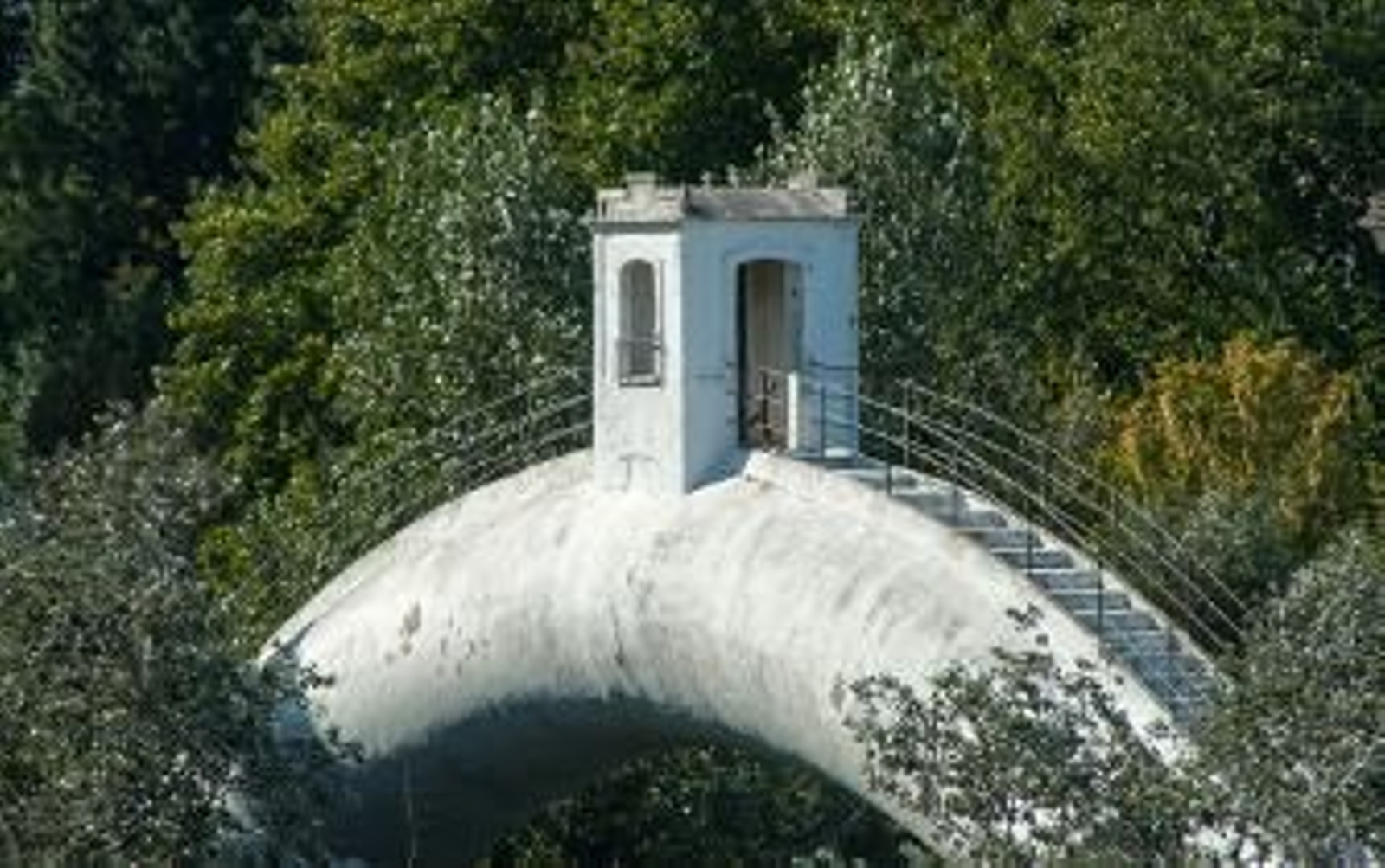

Más allá de su inclusión en el catálogo de Patrimonio Hidráulico de la provincia de Cádiz, esta obra, de cuyo inicio se cumple este año un siglo y que mereció en su día todos los elogios de la comunidad técnica y científica, ha obtenido el mayor de los reconocimientos: su pervivencia en el tiempo. Aquí están hoy, prestando los mismos servicios para los que fue diseñada hace cien años, las populares 'morcillas', los sifones en arco del Majaceite y Guadalete, asomando los castilletes de sus claves por entre las copas de la alameda en el hermoso paraje de la Junta de los Ríos.
NOTA:
El sifón del Guadalete se encuentra dentro de las instalaciones de la Confederación Hidrográfica del Guadalquivir, junto a la conocida Venta de la Junta de los Ríos, siendo necesario solicitar permiso para acceder a ellas. El Sifón del Majaceite es visible desde los accesos al antiguo puente de hierro y podemos aproximarnos hasta sus cercanías a través de un sendero que corre en paralelo a la ribera. En todo caso, el acceso sin permiso no está permitido.
Consultar mapas, referencias bibliográficas y reportaje fotográfico en http://www.entornoajerez.com/
